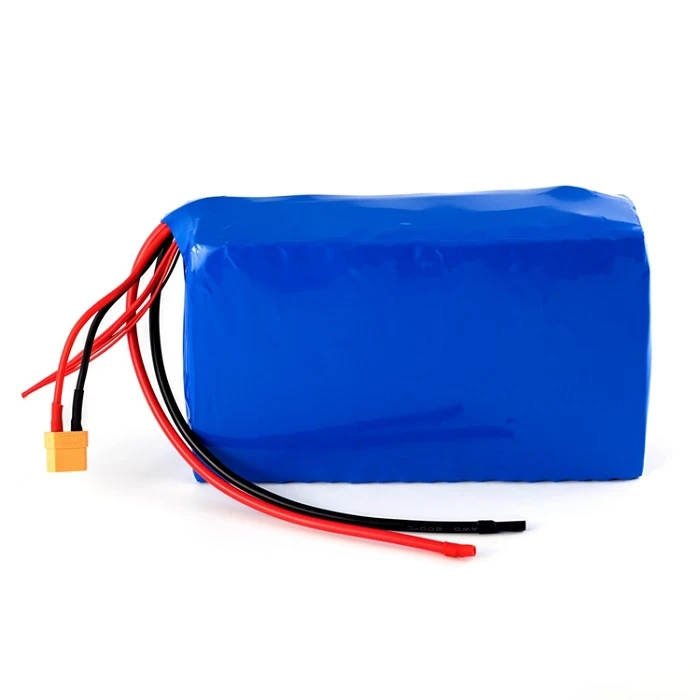

Litija dzelzs fosfāta (LiFePO4/LFP) zemas-temperatūras litija dzelzs fosfāta (LiFePO4/LFP) akumulatoru elementi, kas izstrādāti misijai{0}}kritiskām vajadzībām zem-nulles vidēs, nodrošina uzticamu elektroķīmisko veiktspēju līdz pat -40 grādiem.
Inženieriem un tehniskajiem pircējiem, kuri izstrādā energosistēmas attālinātām telekomunikācijām, Arctic off{0}}tīkla saules enerģijas krātuvei, aukstās-ķēdes loģistikai vai āra industriālajiem instrumentiem, lai izvēlētos pareizo aukstā-laika laika elementu, ir jānovērtē konkrēti elektro-termiskie parametri, nevis jāpaļaujas uz nominālās telpas{4}}temperatūras vērtējumiem.
Produkta specifikāciju ietvars
|
Parametrs |
Tehniskā specifikācija ({0}}atkarīgs no modeļa) |
|
Akumulatora ķīmija |
Litija dzelzs fosfāts (LiFePO4/LFP) |
|
Pieejami šūnu formāti |
Prizmatisks (alumīnija apvalks) / maisiņš / cilindrisks |
|
Nominālais spriegums |
3.2V |
|
Nominālās jaudas diapazons |
Pielāgojams (piemēram, no 50Ah līdz 300Ah+ prizmatiskajiem formātiem) |
|
Minimālā izlādes temperatūra |
Līdz -40 grādiem (specifiski modelim) |
|
Atļautā uzlādes temperatūra |
-20 grādi līdz +55 grāds (nepieciešama vieda priekšsildīšanas/ samazināšanās loģika, ja zemāka par 0 grādi) |
|
Zema-temperatūras saglabāšana |
>= 70% ~ 85% pie -20 grādiem (0,5 C izlādes ātrums, nepieciešami pārbaudīti testa dati) |
|
Iekšējā pretestība (Ri) |
Īpaši-zema maiņstrāvas pretestība (<= 0.5mΩ ~ 1.5mΩ depending on capacity) |
|
Cikla dzīve |
4000+ cikli (@25 grādi , 0,5 C/0,5 C, 80 % DoD) |
|
Sertifikāti un atbilstība |
UN38.3, UL1642, UL1973, IEC62133, CE, RoHS, MSDS |
Galvenie atlases kritēriji šūnu novērtēšanai
Atlasot zemas{0}}temperatūras LFP šūnu pakotnes integrācijai, tehniskajā validācijā ir jākoncentrējas uz šādiem parametriem:
Darba temperatūras diapazons:Minimālais izlādes temperatūras slieksnis un pieļaujamās uzlādes temperatūras robežas.
Jaudas saglabāšana zemā temperatūrā:Pārbaudīta izlādes jauda pie -20 grādiem un -40 grādiem attiecībā pret 25 grādu bāzes līniju.
Iekšējā pretestība (Ri):Maiņstrāvas un līdzstrāvas pretestības izsekošana, lai aprēķinātu sprieguma kritumu zem maksimālās impulsa strāvas.
Izlādes ātruma veiktspēja:Nepārtrauktas strāvas un impulsa strāvas ierobežojumi dziļos{0}}aukstos apstākļos.
Cikla dzīves un noārdīšanās matrica:Prognozētie dzīves cikli zem noteiktā izlādes dziļuma-izlādes-(DoD), temperatūras profila un -darba perioda beigu kritērijiem (parasti 70% vai 80% atlikušās jaudas).
Mehāniskā saderība:Šūnas formāts (prizmatisks, maisiņš vai cilindrisks), izmēri, svars un termināla konfigurācija.
Ekspluatācijas fizikas un inženiertehniskās problēmas aukstā vidē
Standarta LFP šūnas saskaras ar eksponenciālu iekšējās pretestības (Ri) pieaugumu, nopietnu sprieguma kritumu un lielus jaudas zudumus, ja tās darbojas zem sasalšanas temperatūras. Uzlabotas zemas-temperatūras LFP šūnas mazina šos ierobežojumus, izmantojot modificētas elektrolītu formulas ar zemāku sasalšanas punktu, mikro-porainus separatorus un optimizētus katodu vadošos tīklus.
Sistēmas izstrādātājiem atsevišķi jānovērtē uzlāde un izlāde:
Zemas{0}}temperatūras izlāde:Lai gan specializētās šūnas ir ķīmiski novērtētas, lai izlādētos pie -20 grādiem vai -40 grādiem, piegādātā jauda ir tieši atkarīga no izlādes strāvas (C- ātruma) un atslēgšanas sprieguma. Šūnai, kuras nominālā jauda ir 25 grādos, būs samazināts izmantojamās enerģijas blīvums lielas nepārtrauktas aukstuma slodzes apstākļos. Lai pārbaudītu veiktspēju, ir nepieciešamas modeļa specifiskas izlādes līknes.
Litija pārklājuma risks (uzlāde zem 0 grādiem):Zemas-temperatūras izlādes iespēja nenozīmē zemas-temperatūras uzlādes iespēju. LFP elementu uzlāde zem 0 grādiem bez striktas strāvas samazināšanas vai aktīvas termiskās uzsildīšanas aktivizē metālisku litija pārklājumu uz grafīta anoda, izraisot pastāvīgu jaudas samazināšanos, iekšējos mikro{4}īssavienojumus un drošības apdraudējumu.
Kvalitātes kontroles un testēšanas protokoli
Lai izpildītu rūpnieciskās uzticamības prasības, ražošanas un kvalitātes nodrošināšanas procedūras ietver:
Ienākošo materiālu pārbaude:Tīrības, mitruma satura un daļiņu izmēra analīze katoda, anoda un separatora materiāliem.
In-Procesa kvalitātes kontrole (IPQC):Automātiskā optiskā pārbaude (AOI) elektrodu pārklājuma viendabīgumam, vakuuma blīvējuma integritātei un ultraskaņas metināšanas pārbaudēm.
Veiktspējas apstiprināšanas pārbaude:Jaudas, maiņstrāvas pretestības, augstas/zemas{0}}temperatūras cikliskuma un ļaunprātīgas izmantošanas pārbaudes (pārmaksa, īssavienojums, mehāniskā saspiešana) paraugu ņemšana, kas veikta sertificētās testēšanas vidēs.
Izsekojamība:Lāzer-iegravēts QR kods uz atsevišķiem šūnu apvalkiem, kas savieno ar ražošanas partiju ierakstiem, izejmateriālu partijām un rūpnīcas pārbaudes žurnāliem.
Mērķa lietojumprogrammu profili
Zemas{0}}temperatūras LFP šūnas ir paredzētas lietojumprogrammām, kurās vides siltuma pārvaldība ir kritiska:
Āra enerģijas uzglabāšanas sistēmas (BESS):Tīkla-mēroga un komerciāla konteineru krātuve, kas darbojas augstu-platuma grādos vai Alpu vidē, kam nepieciešama uzticama ziemas izlāde un optimizēta HVAC apkure.
Telekomunikācijas un tālvadības instrumenti:Atslēgtas-tīkla bāzes stacijas, seismiskās uzraudzības bloki un cauruļvadu sensori, kas pakļauti spēcīgam sezonālām temperatūras kritumam bez pastāvīgas tīkla strāvas.
Aukstās-ķēdes loģistika un elektrotransports:Papildu barošanas bloki (APU), refrižeratortransporta rezerves sistēmas un materiālu apstrādes iekārtas, kas darbojas atdzesētās noliktavās vai ziemas āra apstākļos.
Izslēgts{0}}Saules un atjaunojamās enerģijas mikrotīkli:Dzīvojamām un komerciālām saules enerģijas sistēmām, kurām nepieciešama nepārtraukta nakts izlāde un droši ziemas atjaunošanas cikli.
Pielāgošanas un inženierijas darbplūsma
Pielāgotu šūnu inženierijas un akumulatoru komplektu integrācijas projektiem tehniskā sadarbība notiek pēc strukturētas validācijas ceļa:
Prasību analīze:Pārskats par elektriskās slodzes profilu, nepārtrauktas/impulsu strāvas prasībām, mērķa temperatūras logiem un mehāniskajiem telpas ierobežojumiem.
Šūnu un termiskais dizains:Optimālas šūnu ietilpības, formāta, zemas{0}temperatūras elektrolīta sastāva un BMS integrācijas parametru izvēle.
Novērtēšanas paraugs:Tehnisko testu paraugu piegāde kopā ar visaptverošiem testu ziņojumiem, impulsu veiktspējas diagrammām un drošības atbilstības sertifikātiem.
Apjoma ražošanas plānošana:Mērogojama ražošanas iestatīšana, kvalitātes kontroles saskaņošana, pielāgots iepakojums un bīstamo kravu (DG) loģistikas dokumentācija.
Bieži uzdotie jautājumi
J. Ar ko zemas{0}}temperatūras LFP šūnas atšķiras no standarta LFP šūnām?
A. Standarta LFP šūnām ir straujš jaudas samazināšanās-zem-nulles vidēs, un tās nevar droši uzlādēt, ja temperatūra ir zemāka par 0 grādiem. Zemas-temperatūras LFP šūnās tiek izmantoti modificēti elektrolīti ar zemākiem sasalšanas punktiem, specializētas vadošas piedevas un īpaši plāni separatori, kas paredzēti jonu transporta kinētikas uzturēšanai un zemākai iekšējās pretestības uzturēšanai aukstos apstākļos.
J: Vai šīs šūnas var darboties tieši pie -40 grādiem bez papildu apkures?
A: Daži specializētie modeļi ir ķīmiski novērtēti, lai izlādētos līdz -40 grādiem, lai gan pieejamā jauda un maksimālā izlādes strāva būs zemāka par istabas temperatūras specifikācijām. Tomēr uzlāde pie -40 grādiem nav atļauta bez aktīvām vai pasīvām priekšsildīšanas sistēmām, lai novērstu litija pārklājumu.
J: Kāda dokumentācija ir nepieciešama tehniskajai kvalifikācijai?
A. Standarta kvalifikācijas pakotnēs ir iekļautas oficiālas produktu datu lapas, jaudas{0}}temperatūras izlādes līknes, cikla-dzīves laika pārbaudes matricas, UN38.3 testu kopsavilkumi, materiālu drošības datu lapas (MSDS) un IEC/UL atbilstības sertifikāti.
